Мережа моніторингу неба: як перетворити оптичні сенсори на єдиний організм виявлення повітряних загроз

Сучасний бойовий дрон — це не лише розвідник, а й високоточна зброя. Його головна перевага — раптовість та малі розміри. Протидіяти такій загрозі поодинокими постами спостереження так само неефективно, як закривати небо від артилерії однією стрілецькою зброєю. Потрібна система.

Фахівці I-SEE більше року працюють над алгоритмами комп'ютерного зору для виявлення безпілотників. Ми пройшли шлях від одиничних детекторів до створення розподілених мереж, де кожна камера — не просто «око», а частина єдиного організму раннього попередження. У цьому матеріалі ми розкриваємо логіку побудови таких систем для військових потреб: від фізики покриття до стійкості каналів зв'язку в умовах РЕБ.

Проблема одиничного посту: чому «одна камера» програє

Уявіть типовий сценарій: спостережний пост на бліндажі з оптикою. Він бачить лише свій сектор. Якщо ворожий FPV-дрон заходить з іншого напрямку або на гранично малій висоті, його помітять за 20-30 секунд до удару. Цього часу недостатньо навіть для крику «Повітря!».

Мережа камер вирішує це кардинально:

• Ешелонування виявлення. Розташовуючи вузли каскадом кожні 1.5-2 км, ми отримуємо не одну лінію оборони, а глибину. Дрон виявляється на підході до переднього краю, а наступний вузол підтверджує його рух. Це дає ті самі 60-90 секунд, яких так не вистачає особовому складу, щоб зайняти укриття або активувати засоби РЕБ.
• Взаємна верифікація. В умовах війни хибна тривога — це не просто шум, це втрата довіри до системи та деморалізація. Коли ціль одночасно бачать дві камери з різних вузлів, система I-SEE автоматично підвищує її пріоритет. Ймовірність того, що дві матриці помиляться одночасно в одній точці, прагне до нуля.
• Живучість. Війна — це руйнування. Якщо один вузол накриває артилерія, мережа не сліпне. Сусідні вузли частково компенсують втрату зони огляду, а командир на КСП бачить, який саме сектор випав, і може перекинути туди додатковий пост.

Військова фізика покриття: висота вирішує все

На полі бою рельєф — твій друг або ворог. Формула дальності виявлення, яку ми використовуємо в I-SEE, проста: D = H × tan(α), де H — висота камери.

Для військових це означає наступне:

1. Висота 5 м (бліндаж, окоп). Камера працює в умовах жорстких обмежень. Будь-який пагорб, висока трава або складка місцевості ріжуть дальність до 200-300 м. Це пост самооборони, а не сповіщення.
2. Висота 10-15 м (тимчасова щогла, щогла на БТР). Оптимальний компроміс для тактичної ланки. Камера піднімається над більшістю локальних перешкод. Дальність виявлення Mavic з об'єктивом 50 мм зростає до 700-900 м.
3. Висота 20-30 м (REB-щогла, вежа, підйомник). Це рівень батальйонної розвідки. З такої висоти камера «дістає» до 1.5-2 км, даючи змогу побачити ворожий дрон ще до того, як він почне атакувати наші позиції в цьому квадраті.

Важливий нюанс: Подвоєння фокусної відстані об'єктива (наприклад, з 50 на 100 мм) дає лише +50% дальності, але вдвічі звужує сектор. Подвоєння висоти щогли дає +80% дальності, зберігаючи широту огляду. Тому інвестувати в щогли на війні так само важливо, як і в якісну оптику.

Вибір камери: сенсор важливіший за мегапікселі

Ми протестували десятки моделей у реальних бойових умовах. Головний висновок: для виявлення дронів критичний не стільки дозвіл, скільки чутливість матриці та якість оптики.

Для бойових підрозділів ми рекомендуємо наступні класи рішень:

1. Рубіжні детектори (Edge-вузли). Це камери з сенсорами Sony Starvis II (наприклад, Dahua IPC-HFW5442 з об'єктивом 50-100 мм). Вони забезпечують впевнене виявлення на 1-1.5 км вдень і працюють в сутінках, коли пілоти FPV часто активізуються. Вартість такого рішення ($300-400) робить його витратним, але не критичним для прикриття ключових напрямків.
2. PTZ-трекери (Центральні вузли). Роботизована камера (наприклад, Hikvision DS-2DF8A) з 30+ кратним зумом дозволяє вести ціль на дальності до 3 км. Вона отримує цілевказання від мережі периферійних датчиків і супроводжує об'єкт автоматично. Це «очима» командного пункту.
3. Бюджетні варіанти — не для війни. Камери з сенсорами OmniVision (OV) за $40, які часто приносять волонтери, не придатні для виявлення дронів. Вони сліпнуть навіть у похмуру погоду. Краще мати одну якісну камеру з Sony Starvis, ніж п'ять дешевих «зрячих» лише вдень.

Зв'язок та РЕБ: як не втратити мережу

Найвразливіше місце будь-якої мережі — канал передачі даних. В умовах активної роботи ворожих засобів радіоелектронної боротьби (РЕБ) звичайний 4G-зв'язок «лягає» першим.

Наш досвід показує:

1. Основний канал — Starlink. Він має високу стійкість до РЕБ завдяки вузькоспрямованим антенам та роботі в Ku-діапазоні. Затримка 20-40 мс цілком прийнятна для отримання тривог.
2. Резервний канал — радіорелейка або оптоволокно. Для стаціонарних КСП ідеально прокласти «оптику» — вона на 100% нечутлива до РЕБ. На жаль, це не завжди можливо на лінії фронту.
3. Резервний канал — LoRa (868 МГц). Якщо основний канал вбито, мережа має перейти в аварійний режим. LoRa-канали не передадуть відео, але вони здатні доставити простий текстовий Alert: «Північний вузол: ціль 1, азимут 315°». Цього достатньо, щоб розрахунки ППО почали прочісувати небо.

Критично важливо: Ми навмисно навчили I-SEE працювати на Edge-пристроях. Система аналізує відео локально (на міні-ПК Intel NUC або аналогах) і передає в ефір не 14 ГБ відео на годину, а лише кілька кілобайт метаданих у форматі JSON. Це означає, що навіть при завантаженості каналу на 5% ви отримуватимете сповіщення. Економія трафіку сягає 99.7%, що робить систему життєздатною в умовах обмежених частотних ресурсів.

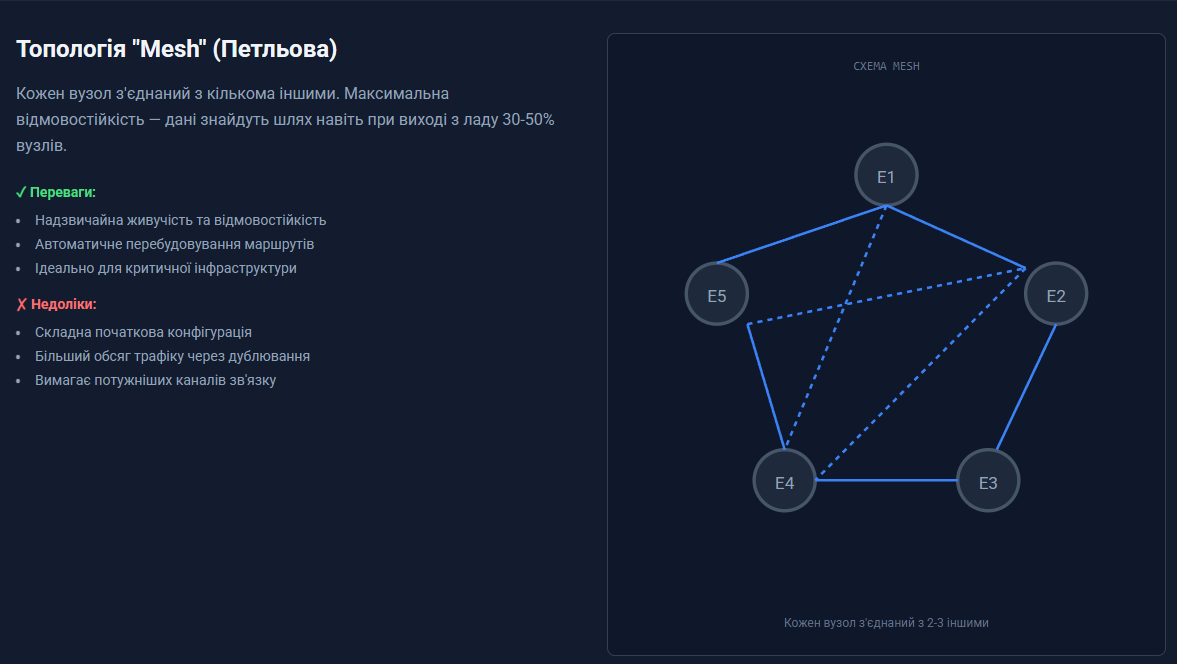

Типова топологія військової мережі

Як ми бачимо оптимальну архітектуру для батальйону або бригади?

Командний пункт (КСП) — стаціонарний або мобільний пункт з потужним сервером та моніторами. Сюди стікаються дані.

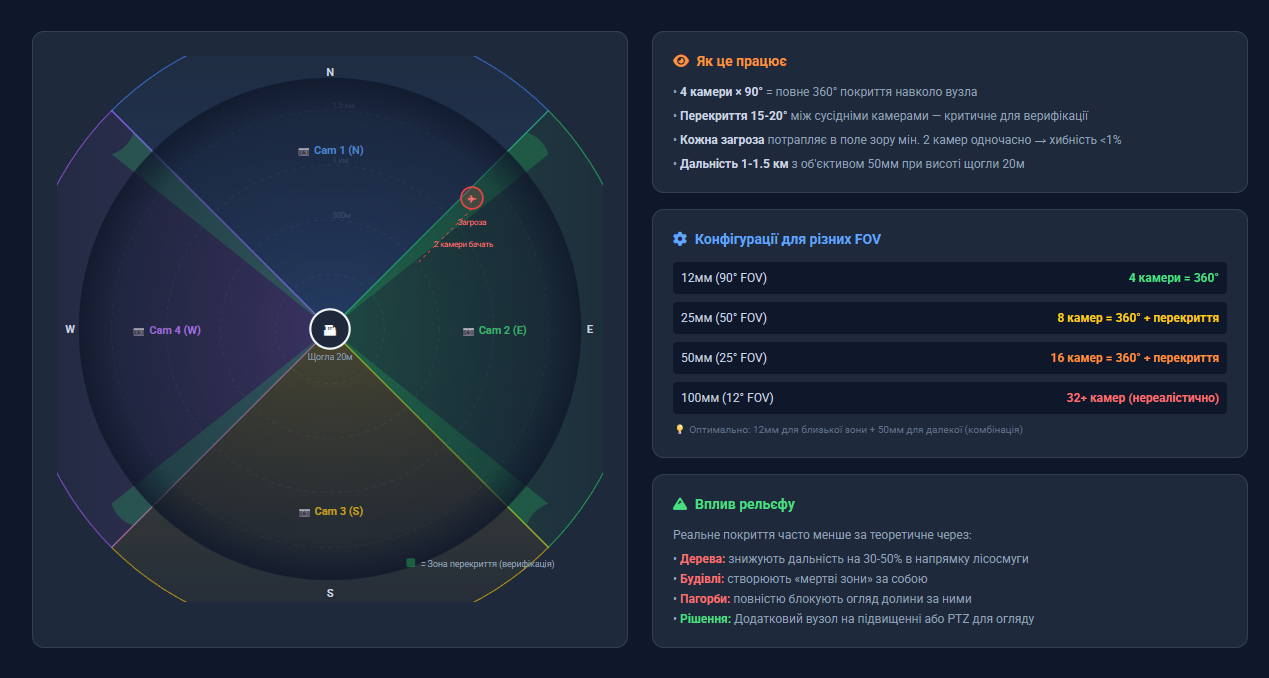

Edge-вузли — 3-4 точки на передньому краю та в тилу. Кожен вузол має 4 камери, змонтовані на щоглі 10-15 м для кругового огляду 360°. Камери дивляться хрест-навхрест (із перекриттям секторів 15-20°), щоб жодна ціль не пройшла непоміченою між двома лінзами.

Канали зв'язку — Starlink (основний) + 4G модем (резервний). У разі повної втрати зв'язку кожен вузол продовжує працювати автономно, пишучи логи на SSD.

Як створити мережу моніторингу неба за допомогою I-SEE

Створення мережі моніторингу неба — це не про купівлю дорогих камер. Це про системне мислення. Про те, як об'єднати розрізнені пости в єдиний розвідувальний орган, здатний бачити глибше, реагувати швидше та виживати під ударами.

Ми в I-SEE розробили архітектуру, яка дозволяє розгорнути таку мережу за 2-5 днів силами взводу технічної підтримки. Ми знаємо, що це працює, тому що кожен наш алгоритм пройшов перевірку не в лабораторії, а в реальному небі, де ціна помилки — життя.

Детальні технічні характеристики, покрокові інструкції з монтажу та приклади розрахунку покриття для ваших позицій — у повній версії матеріалу на нашому сайті: Як створити мережу моніторингу неба.
